Tugas Pendahuluan - Modul 4 - Percobaan 2 Kondisi 7




1. Kondisi [Kembali]

Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakn IC 74249 dan seven segment common anoda

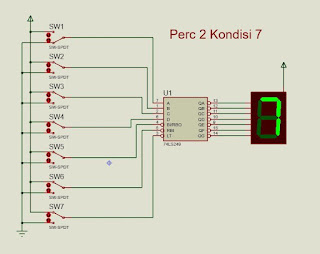

2. Gambar Rangkaian Simulasi [Kembali]


3. Video Simulasi [Kembali]




 4. Prinsip Kerja Rangkain [Kembali]

Pada rangkaian percobaan menggunakan IC 74LS249 yang memiliki :
Pin A, B, C, D sebagai inputan.
Pin BI/RBO (Ripple blanking Output) sebagai menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pin RBI (Ripple Blanking Input) sebagai menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pin LT (Lamp Test) sebagai mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
Pin QA, QB, QC, QD, QE, QF, QG sebagai output.

Lalu terdapat 7Segmen anoda yang sebagai display.

Untuk menampilkan sesuatu pada 7segmen, maka kita dapat melihat tabel kebenaran IC 74LS249 pada datasheet.
