1. Tujuan [kembali]
- Untuk menyelesaikan tugas mata kuliah sistem digital
- Untuk memahami materi yang terdapat pada chapter 7.2
- Memahami langkah - langkah dalam desain rangkaian logika
2. Alat dan Bahan [kembali]
- 7400
- Logic Probe

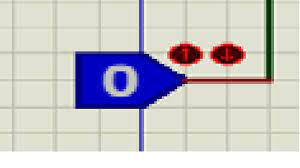

- Logic State
3. Dasar Teori [kembali]
Langkah-langkah berbeda yang terlibat dalam desain rangkaian logika kombinasional adalah sebagai berikut:
1. Pernyataan masalah.
2. Identifikasi variabel input dan output.
3. Menyatakan hubungan antara variabel input dan output.
4. Konstruksi tabel kebenaran untuk memenuhi persyaratan input-output.
5. Menulis ekspresi Boolean untuk berbagai variabel keluaran dalam bentuk variabel masukan.
6. Meminimalkan ekspresi Boolean.
7. Implementasi ekspresi Boolean yang diminimalkan.
Langkah-langkah yang berbeda ini cukup jelas. Namun, satu atau dua poin perlu disebutkan di sini. Di sana adalah berbagai teknik penyederhanaan yang tersedia untuk meminimalkan ekspresi Boolean, yang telah dibahas pada bab sebelumnya. Ini termasuk penggunaan teorema dan identitas, pemetaan Karnaugh, metode tabulasi Quinne–McCluskey dan seterusnya. Juga, ada berbagai kemungkinan bentuk yang diperkecil dari ekspresi Boolean. Panduan berikut harus diikuti saat memilih yang disukai.
formulir untuk implementasi perangkat keras:
1. Pelaksanaan harus memiliki jumlah gerbang minimal, dengan gerbang yang digunakan memiliki
jumlah input minimal.
2. Harus ada jumlah minimum interkoneksi, dan waktu propagasi harus:
terpendek.
3. Batasan pada kemampuan mengemudi gerbang tidak boleh diabaikan.
Sulit untuk menggeneralisasi apa yang merupakan ekspresi Boolean sederhana yang dapat diterima. Itu
pentingnya masing-masing aspek yang disebutkan di atas diatur oleh sifat aplikasi
4. Problem, example, dan pilihan ganda [kembali]
Problem
Buat diagram blok, tabel kebenaran, dan rangkaian dari 74LS139
Jawab :
Diagram Blok
Tabel Kebenaran
Rangkaian
Example
1. Sebutkan Langkah-langkah berbeda yang terlibat dalam desain rangkaian logika kombinasional
Jawab :
1. Pernyataan masalah.
2. Identifikasi variabel input dan output.
3. Menyatakan hubungan antara variabel input dan output.
4. Konstruksi tabel kebenaran untuk memenuhi persyaratan input-output.
5. Menulis ekspresi Boolean untuk berbagai variabel keluaran dalam bentuk variabel masukan.
6. Meminimalkan ekspresi Boolean.
7. Implementasi ekspresi Boolean yang diminimalkan.
2. Sebutkan formulir untuk implementasi perangkat keras
Jawab :
1. Pelaksanaan harus memiliki jumlah gerbang minimal, dengan gerbang yang digunakan memiliki
jumlah input minimal.
2. Harus ada jumlah minimum interkoneksi, dan waktu propagasi harus:
terpendek.
3. Batasan pada kemampuan mengemudi gerbang tidak boleh diabaikan.
5. Percobaan [kembali]
A. Prosedur percobaan
· Siapkan alat dan bahan ke dalam proteus
· Susun alat dan bahan seperti yang ada pada gambar
· Uji coba rangkaian dan amati apakah berhasil atau tidak
B. Rangkaian simulasi
C. Prinsip Kerja
Pada logic staate diberi logika 0, maka input pada U2 akan berlogika 0 dan mengeluarkan ouput berlogika 1. Lalu pada U1, U3, U5 terdapat input brlogika 0 dan 1 dikarenakan dari hasil U2 dan juga dari logic state. Pada U5 mengeluarkan output berlogika 0. pada U1 dan U3 berlogika 1. Lalu masuk ke U4 maka inputannya menjadi berlogika 1. dan U4 mengeluarkan output berlogika 0. Maka hasil akhirnya berlogika 0 dan 0 sesuai dengan tabel kebenaran Half Adder.
6. Video [kembali]
7. Link Download [kembali]
